[装修日记]鸣北小区136平,极简主义,半包7.5万,装修心得,不断更新!
扫描到手机


性别: 帅哥
发帖
1284
精华
1
论坛币
7294
威望
339
注册时间
2006-04-23
| 只看该作者 40  发表于: 2014-01-21 08:44
谢谢,明后天项目经理打扫卫生,等全部搞好,继续上图

级别: 无名氏
性别: 帅哥
发帖
19
精华
0
论坛币
2933
威望
1
注册时间
2005-04-01
| 只看该作者 41  发表于: 2014-01-28 14:40
不错不错,啥时候让我们参观一下,学习学习
本帖最近评分记录: 1 条评分 威望 +1 隐藏
慈溪狙击手 威望 +1 2014-01-29 年后随时欢迎来我家参观

级别: 举人
性别: 帅哥
发帖
592
精华
0
论坛币
4945
威望
29
注册时间
2007-05-17
| 只看该作者 42  发表于: 2014-01-28 20:06
期待上图
本帖最近评分记录: 1 条评分 威望 +1 隐藏
慈溪狙击手 威望 +1 2014-01-29 等过完年再上图

性别: 帅哥
发帖
1284
精华
1
论坛币
7294
威望
339
注册时间
2006-04-23
| 只看该作者 43  发表于: 2014-01-29 12:26
引用
引用第42楼wt2375554于2014-01-28 20:06发表的  :
期待上图




除夕还要上班,工地停工后只去过一次,打算年后去清理一下,然后拍一些图片来。

性别: 帅哥
发帖
847
精华
0
论坛币
6489
威望
75
注册时间
2005-08-24
| 只看该作者 44  发表于: 2014-02-11 15:37
顶顶, 开工了,上图了,楼主要努力了!
本帖最近评分记录: 1 条评分 威望 +1 隐藏
慈溪狙击手 威望 +1 2014-02-12 工地的线管还没有固定,拍照效果不是很好,年后还未开工,图很快就会上的

性别: 帅哥
发帖
1284
精华
1
论坛币
7294
威望
339
注册时间
2006-04-23
| 只看该作者 45  发表于: 2014-02-12 08:09
工地的线管还没有固定,拍照效果不是很好,年后还未开工,图很快就会上的

级别: 举人
性别: 美眉
发帖
871
精华
0
论坛币
3449
威望
8
注册时间
2007-05-08
| 只看该作者 46  发表于: 2014-02-12 10:39
你家貌似在我妈家后面一幢楼,燃气热水器你买的什么,还有地板,我想参考下
本帖最近评分记录: 1 条评分 威望 +1 隐藏
慈溪狙击手 威望 +1 2014-02-12 我买的是林内燃气热水器,16L的,网购价3500左右。家里才到水电,地板还没确定。

性别: 帅哥
发帖
1284
精华
1
论坛币
7294
威望
339
注册时间
2006-04-23
| 只看该作者 47  发表于: 2014-02-12 11:18
空调、地暖设计师给我写的说明
发到这里,希望对大家有所帮助
有点长,但是实用性很强




一、项目概述
工程名称:约克 中央空调+地暖一体化系统
工程位置:慈溪鸣北小区
施工单位:艾尔柯渭华暖通
设  计 师:任维(阿飞)
装修公司:锦绣江南
二、设计理念
1.此套房为改善性住房,所以业主对空气调节的要求更高,在质量保证的前提下,第一要求是舒适,而且节能,且兼顾性价比,这个是在和业主的长期沟通下得到的业主的心理诉求,所以从开始的大金+锅炉地暖一直到单三菱制冷+制热,再到最后的约克 空气调节+地暖一体化,都在细节处进行了深入的沟通,最终拍定约克 中央空调+地暖。但是水机的设计尤为重要,相比氟机,水机拥有舒适性强,冬季采暖费用低的优势,但是水机和氟机相比,一大缺陷就是对于暖通公司工程设计人员要求较高,所有的配件都必须是按照实际情况来匹配,铜阀、自动排气阀、电磁阀等等这些配件的选择,以及根据流量和扬程来匹配对应管道的直径等等都是需要精心设计的,而且节点越多,漏水点越多。而氟机确是两根铜管直接相连就可以了,所以本方案的设计是重头戏。
2.生活热水的设计,从开始的锅炉带生活热水,到空气源与锅炉联动,以及单空气源联动这些配置都有过深入研究,当然热水循环是首要的,直到最终的空调+地暖一体化定型之后,业主仍然期望能够做到空调+地暖+热水的三位一体,从产品的设计功能上是完全具备此项能力,而且能够免掉再去投资热水热源设备的投资,但是真正从本人所掌握的信息来看,是不推荐三位一体的,故最终设计是林内16升K系列热水器,来解决两卫一厨的用水需求,为达到即开即用的舒适效果,改房型设计威乐热水循环系统;为达到节能效果,在循环端及供热端均采用高质温度感应设备,确保换热效率及节能性。
  最终设计为:空气调节为 美国约克; 生活热水为日本林内+德国威乐。(均为国产)
3.对于采暖的特殊需求,业主在达到舒适度达标的前提下,尽可能的节能,本采暖的设计月采暖费用比较低,对于采暖的设计要求需要很高,摒弃了以往的燃气地暖,而采用了风冷热泵来带地暖,达到了空气调节的一体化,所以本案的设计初稿到最终的完成定稿花费了大量时间,而真正施工,空调只花了整整两天时间。

三、设计依据:
1、《地面辐射供暖技术规程》(JGJ 142-2004)
2、《低温热水地板辐射供暖系统安装》(03K404)
3、《采暖通风与空气调节设计规范》(GB50019-2003)
4、《建筑给排水及采暖工程施工质量验收规范》(GB50242-2002)
5、《民用建筑节能设计规范》(GB50176-93)
6、《民用建筑电气设计规范》JGJ/T 16

四、基础计算参数:
冬季采暖室外计算温度:5℃;
室内采暖设计温度:18-22℃;
市政供水计算温度:5℃;
热水箱储水温度:60℃;
地暖采暖供回水温度:49/42℃;

1、负荷计算-采暖热负荷

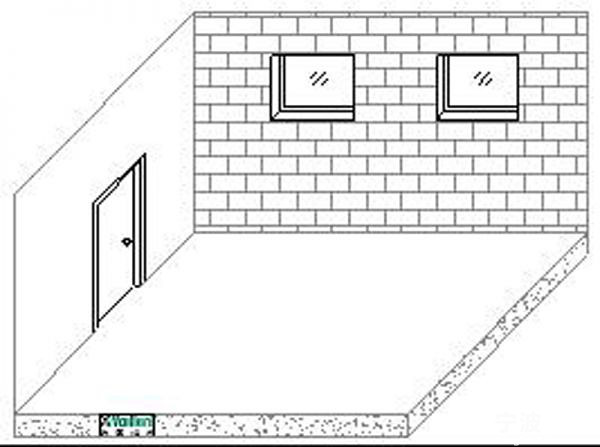

  以下图为例,房间的采暖热负荷包括:外墙散热量,外窗散热量,屋顶散热量,地面散热量,户门传热量,隔墙传热量,冷风渗透耗热量,冷风侵入耗热量。
[backcolor=transparent]
收藏

2、采暖热负荷-采暖负荷估算
采暖热负荷的估算办法
Qn= a* qn* V*(tn- tw)
Qn  —采暖热负荷  W
tn  —室内空气温度 ℃
tw  —室外供暖计算温度
V   —建筑的体积 m3
qn  —体积热指标,根据建筑的保温情况宜取0.4-0.7
a   —修正系数。请参考下表
3、负荷计算-独立分户供暖的负荷特点
(1)独立控制,室温可调
(2) 间歇运行,短时间加热功率大
(3)存在户间传热的问题
   基于以上原因,独立分户供热热源的加热功率要高于按照传统集中供热的计算所得的热负荷,一般需要乘以1.3-1.5的系数。


五、系统配置
1.主机:约克YCAG系列(产地中国)
    第五代水机,摒弃水机一贯冷媒R22,率先使用了新冷媒R410,使能效比达到3以上,噪声小,体积小,适合平层公寓。
2.水机主管:伟星最高级别PPR管(台州)
   [backcolor=transparent]
收藏
[backcolor=transparent]
收藏
[backcolor=transparent]
收藏

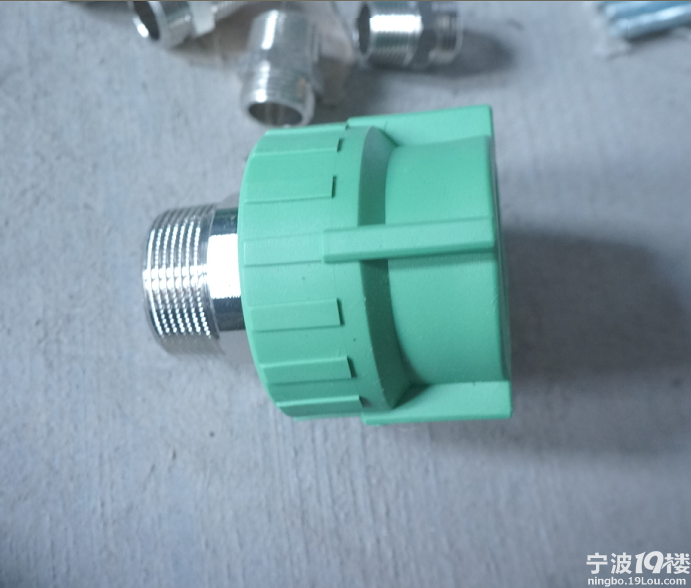

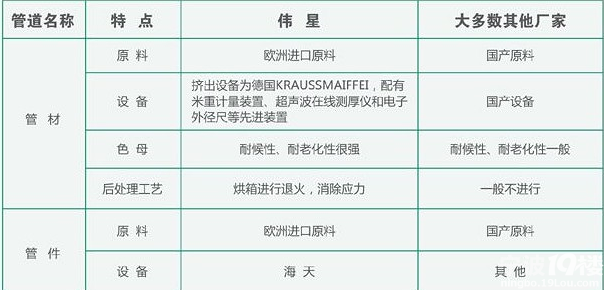

   设计PPR管为正品伟星绿色管,非灰管,每个管径伟星都有两种壁厚的管子,本设计为壁厚最厚一种。一来能够起到增加导热系数,起到保温节能的效果,二来以此作为杜绝水机漏水的基础,再来设计对应工艺,以保证水机没有隐患。中财、公元的PPR管不管是壁厚还是管接件的设计和伟星比起来都稍逊一筹。
3.保温套管:河北华美B1级保温。(河北)
  保温是水机的重中之重,对于保温套管,常规的保温套管分为B1及B2级,是根据防水等级来分的,本设计全为B1级保温,以排除火灾隐患。保温套管的壁厚是15mm、20mm、30mm,本设计为30mm的保温套管,相对于20mm套管的1.5倍,既能起到保温又能达到防止滴水的效果,以达到使用安心的目的。
4.阀门、自动排气阀、过滤器:埃美柯(宁波)
  本设计在每个内机接口处都使用黄铜闸阀,阀芯是球阀,保证不影响流量。此设计为后期售后打下基础,防止一旦出现问题,无法跟换零部件的现象发生。
  自动排气阀:本设计考虑到,由于水机的冷媒是水,而水中含有空气,长期运行,会在离外机最远端的内机处积累空气,从而影响使用效果,故在最高点分别设置两个自动放气阀,保证系统的可持续运行能力。由于自动放气阀会释放部分水汽,加湿吊顶湿度,所以考虑将自动放气阀放置于室外主管之上。
  过滤器:由于冷媒是水,水中含有杂志,为保证水机的持续运行能力,防止3年以后,内机热交换器内堵塞影响使用效果, 所以本设计安排了三道过滤:入户进水的前置过滤器(德国霍尼韦尔),主机自动补水处设计约克过滤器,然后最后一道为各内机连接处再加设过滤器。以此设计来保证内机的持续运行能力。
[backcolor=transparent]
收藏

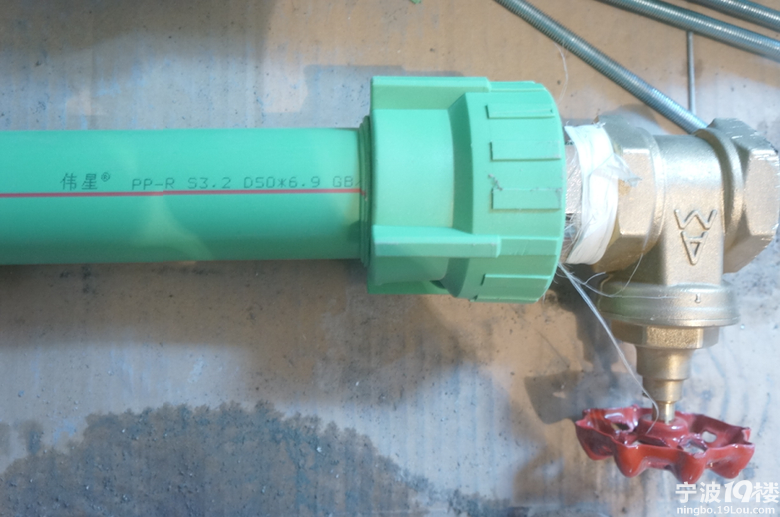

  以上三款黄铜连接件,均为宁波强势品牌埃美柯。

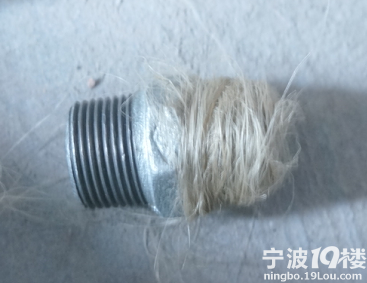

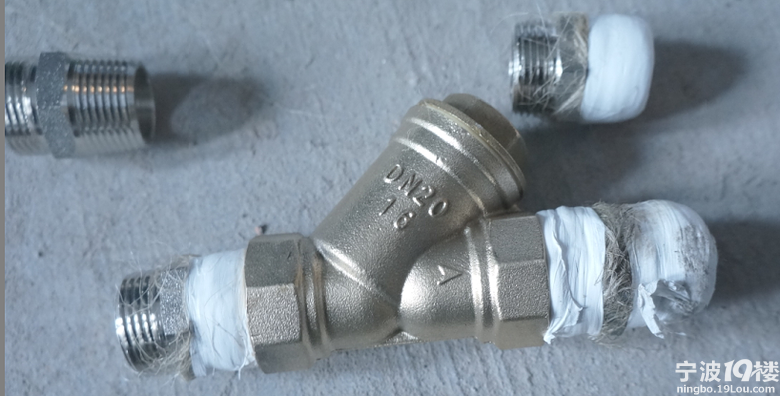

内机首先要进行过滤器的安装,设计工艺为先用麻丝缠绕,再用生料带包扎,最后用火烫包尾。[backcolor=transparent]
收藏
[backcolor=transparent]
收藏

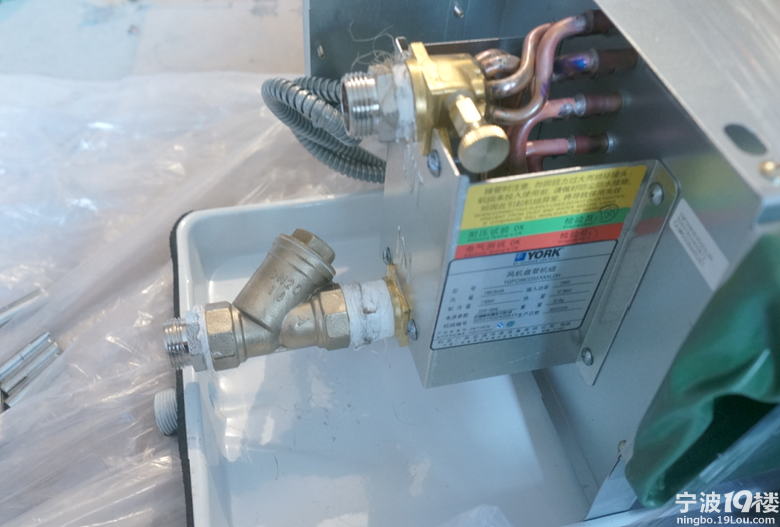

每台内机的Y型过滤器接头朝向不能低于水平方向。
5.电磁阀 江森自控(国产)
  对于水机,考虑效果和节能兼顾就必须部分内机配置电磁阀,本户由于两个房间空置率较高,所以设置两个电磁阀门,当房屋温控器关闭时候,电磁阀门关闭,水流停止进入室内热交换器,节约能源。阀门分为电磁阀门及电动阀门,一个为通过电磁线圈控制,成本高,寿命长;而电动阀门为小型电机控制,成本低、寿命短。本设计为家用,必须为电磁阀。
6.分水器 丹佛斯(丹麦)
[backcolor=transparent]
收藏

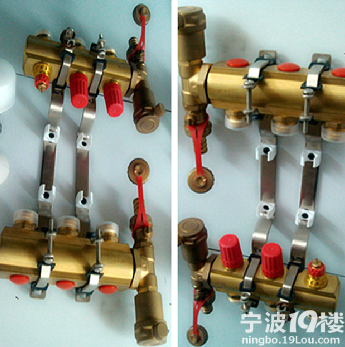

丹佛斯 HFH自平衡智能分水器  一体锻造,含有阻力预设定阀并内置调节阀芯。丹佛斯做阀门件出生,上百年的历史保证了分水器的质量,而内部阀芯的专利保证了流量平衡并尽可能的降低能量损失,这细节上降低地暖的使用费用。
7、地暖盘管
   选用最朴实的PERT乔治管,不选择PEX管,更不会选择进口管,对比外面地暖公司喜欢选择“纯进口”“最新材料”“德国技术”这类脱离暖通设计的营销手段,本设计沿用三层防渗氧的乔治费歇尔管。实惠,耐用,很简单。管径16mm,铺设间距设计为15cm,局部为20cm。(地暖管为石油化工加工,生产过程中产生大量有毒物质,发达国家不可能生产,连韩国都不本土生产,大量业主却迷信进口品牌,地暖管实用为主,地暖管的铺设工艺比地暖管材料本身重要千万倍。)
8、地暖保温板
   选择耐火材料的优友豪适板,为防止带加工假冒,本产品表面有压纹处理,密度达到了36KG每立方,相比宁波的杂牌市场,该品牌是设计重点,比上海绿羽仍然高出一个档次,以保证保温效果,降低地暖使用费用。地暖费用的降低是用很多细节上面累积出来的。

六、施工图纸及管径大小计算
[backcolor=transparent]
收藏
  相比地暖管道的设计,水机主管的设计门槛稍微低一点,更容易达到最完美的效果,管径设计要考虑能够满足下游内机总和的流量,而且弯头要尽可能的少,扬程要到位。这几点满足了,再进行一些细节的优化设计就可以了。








[ 此帖被慈溪狙击手在2014-02-12 11:20重新编辑 ]

级别: 庶民
性别: 美眉
发帖
31
精华
0
论坛币
-15
威望
1
注册时间
2013-03-13
与发帖者联系 | 只看该作者 48  发表于: 2014-02-12 13:16
回 33楼(慈溪狙击手) 的帖子
小焦到也。。。今天才发现楼主的帖子,能看出来装修做了很多功课。期待给大家装修更多的建议!
[ 此帖被恋空jiaojin在2014-02-12 13:18重新编辑 ]
本帖最近评分记录: 1 条评分 威望 +1 隐藏
慈溪狙击手 威望 +1 2014-02-13 被你发现了啊o(∩_∩)o

级别: 贵宾
性别: 帅哥
伴侣: 一轮明月
发帖
6008
精华
0
论坛币
5615
威望
1057
贡献值
50
金币
3458
注册时间
2005-10-26
| 只看该作者 49  发表于: 2014-02-13 08:13
楼主好厉害,加油!万一哪天要装修向您咨询!

内容来自Android手机客户端

本帖最近评分记录: 1 条评分 威望 +1 隐藏
慈溪狙击手 威望 +1 2014-02-14 好的,可以发站内信给我

级别: 秀才
性别: 帅哥
发帖
344
精华
0
论坛币
1922
威望
79
注册时间
2009-06-28
| 只看该作者 50  发表于: 2014-02-13 20:22
楼主对装修考虑得很周全

级别: 秀才
性别: 帅哥
发帖
344
精华
0
论坛币
1922
威望
79
注册时间
2009-06-28
| 只看该作者 51  发表于: 2014-02-14 15:33
回 50楼(西窗烛下) 的帖子
楼主的这套中央空调全部搞定要多少钱。

级别: 举人
性别: 美眉
发帖
611
精华
0
论坛币
1557
威望
135
金币
2
注册时间
2014-01-23
与发帖者联系 | 只看该作者 52  发表于: 2014-02-15 09:59
楼主这种精神值得敬佩啊顶你呵呵

性别: 帅哥
发帖
847
精华
0
论坛币
6489
威望
75
注册时间
2005-08-24
| 只看该作者 53  发表于: 2014-02-15 19:47
楼主心思细腻,态度严谨,追求完美一定能装出相当满意的爱窝!
本帖最近评分记录: 1 条评分 威望 +1 隐藏
慈溪狙击手 威望 +1 2014-02-16 过奖了,许多东西自己心理还没底,感觉预算又要超了,装出啥样还是未知数啊。

性别: 帅哥
发帖
1284
精华
1
论坛币
7294
威望
339
注册时间
2006-04-23
| 只看该作者 54  发表于: 2014-02-16 14:56
水电篇开始:


时间:1月8日,水电进场,工人搬运材料到工地
施工人员:刘氏兄弟


先看材料(水管还没施工,暂且不提):弱电管用的是中财白色管子,强电管用的是红色伟星管子,上述两种管子都是比较通用的,我看过好多论坛上都是用上述两个管子,包括水管等,伟星的知名度更高一点。装修公司提供的开关盒是亚龙牌的,网上找了下是江山的牌子,在阿里的口碑还不错,所以没啥疑问。还有电线是球冠,网线是飞利浦,也是通用品牌,这俩个牌子市场很复杂,假货很多,所以还是要仔细看下线的质量。
弱电管:中财白色

强电管:伟星红色

开关盒:亚龙

电线、网络线



施工篇:
水电施工的是年纪较轻的兄弟俩,安徽蚌埠人,第一次见面给人的感觉很不错,年纪轻的缺点是经验不足,但是优点是容易沟通,上手快。经过电路的施工,基本得出的结论是,工艺中等偏上,基本符合我的要求。
第一次施工,他们就带来了一个电子水平仪,这个工具平时砌墙用得较多,水电施工用水平仪还真少见,可见兄弟俩的用心。施工中,先用水平仪定位置和尺寸,再弹墨线,确保开槽精度。继续看图吧:
大刘正在用水平仪确定位置


小刘在穿线

下面上几张电线完工的图片,工地已经打扫过,但是管线还没最后固定,锡箔纸还没包。
请仔细看切割的槽和管路走向,注意重点:1、一般要求切槽深度3厘米,管子铺好刚好到水泥表面下面;2、管路走向要求横平竖直,便于今后出了问题维修;3、强弱电线管交叉处必须用锡箔纸包扎,防止信号干扰(这个非常重要,因为电流会对信号产生影响,以后如果电话信号、网络信号不好,够让人收的了)4、突然想到,提前说一点:水电结束以后,必须对所有管线的位置进行拍照留存,因为装修后期墙上要挂五金,地面要打洞等,万一打到电线就不好了。拍照留存,最好还标注距离墙角的尺寸,这样以后打洞的时候就可以准确计算出管道的准确位置了。


管路走向还是比较平整和合理的,可能是赶着回家过年的原因,小刘兄弟在细节上还有进一步提升的空间,比如开槽局部不够深,不够宽等,我把我的想法都跟他们进行了沟通,他们及时进行了修正,值得一赞。装修不可能十全十美,但是通过沟通,让施工更加完美,就值得让人开心。
我在宁波等其他论坛上看到过切割地槽没有一点缺口,管线铺得非常整齐的图片,让人看了很不可思议,并将图片发给了小刘他们,希望对他们今后的施工有所帮助,当然对业主更加有帮助o(∩_∩)o


电路施工个人经验:
1、弱电屏蔽要做好,前面已经讲了,不累赘;
2、与施工人员必须充分沟通,比如厨房管路怎么走,怎么跟燃气热水器、热水循环泵衔接,安装高度等等;发现不对,及时修正,沟通很重要;
3、电线管材要把关,这个我也是弱项,因为比较信任装修公司的设计师,所以没有做功课;
4、施工过程,发现水电工会凭施工经验做事,把我个别特意删除或者特意跟设计师沟通添加的插座位置给改动了,这个经后来沟通及时得到修复,所以对于图纸上确认的开关插座等位置,业主务必仔细核对,确保施工和图纸的一致性;
5、我将家里无线网络移位至户型中间,这样整个屋内信号就会比较平衡。另外,房间内网络和电话插口我觉得可以省去,有了无线网,这些基本就是鸡肋,除非家里用固定电话比较频繁。
6、如果家里只有一个厕所,建议在房间至卫生间的途中,设置几个插座,装修完毕后,安装几个小夜灯,这样上厕所就不用开灯,小孩和老人较为实用。




水路还没开始,先讲到这里
